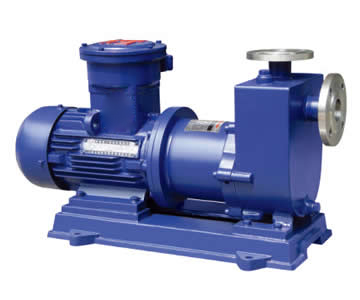

ZCQ型自吸式磁力驱动泵

ZCQ型自吸式磁力驱动泵（以下简称自吸泵），该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有ＣＱ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度４米。

自吸磁力泵产品特点
该泵结构紧凑，外形美观、体积、噪音低、运行可靠、使用维修方便，可广泛用于石油、化工、制药、电重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

自吸磁力泵产品用途
ZCQ型自吸式磁力驱动泵适用于工业和城市给排水，环保、建筑、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗，设备冷却等。

自吸磁力泵工作原理
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图一。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气氷混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内， 经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

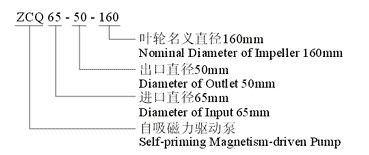

自吸磁力泵型号意义

自吸磁力泵主要性能参数
